ThinkDesign ISM
Reparametrisierung eines statischen Bauteils aus Step-Daten. Neben der statischen oder vollparametrischen Modellierung erlaubt ThinkDesign eine Vermischung von beidem, auch unter Nutzung vorhandener Geometrien. So lassen sich relevante Teilbereiche statischer Modelle leicht für die Erstellung von Varianten aufbereiten, ohne dass zwingend das gesamte Bauteil rekonstruiert werden muss.
ThinkDesign Subdivision & GSM
Konstruktion eines individuellen Brillenbügels an ein 3D-gedrucktes Gestell in ThinkDesign 2022 Die Funktionen des Subdivision Solid und Global Shape Modelling erlauben eine intuitive und unkomplizierte Modellierung von qualitativ hochwertigen Freiformgeometrien, die nachträglich für Änderungen und weitere Designiterationen in vollem Umfang parametrisch bearbeitet werden können.
ThinkDesign: CMD (Compensation on Measured Data)
CMD (Compensation on Measured Data) ermöglicht das gezielte und präzise Gegensteuern von unerwünschten Verformungen anhand von 3D-Scans eines gefertigten Musterteils. Durch einen Vergleich der Soll-Kontur mit der tatsächlich gefertigten und gescannten Geometrie wird eine Formkorrektur berechnet, die die auftretenden Abweichungen ausgleicht. Anwendung findet die CMD-Technologie in vielen Fertigungsprozessen wie Kunststoffspritzguss, Biegen, Schweißen, Sintern sowie vielen weiteren.
ThinkDesign: AMD
Anpassung von vorhandenen Flächen- oder Solidgeometrien an gescannte Referenzdaten mithilfe des leistungsstarken AMD (Adaption on Measured Data). AMD ermöglicht die Verformung hin zu Netzgeometrien, die z.B. im orthopädischen Bereich von Patienten angefertigt, oder die im technischen Design durch Scans oder andere Software bereitgestellt werden. So lassen sich bereits bestehende Geometrien mit wenig Aufwand an neue Formen, Maße und Proportionen anpassen und aufwendige Neukonstruktionen vermeiden.
tl-Manager
tl-Manager in ThinkDesign. Der tl-Manager bietet Ihnen effiziente und flexible Möglichkeiten, die Sichtbarkeit von Einzelteilen und Baugruppen in Ihrer Konstruktion zu steuern. Neben der Verwendung von vorgefertigten Templates sind auch eigene Strukturen möglich, die Sie mit wenigen Klicks auf Ihre Richtlinien und Projekte abstimmen und jederzeit wieder aufrufen können. Der tl-Manager arbeitet unabhängig von Ihrer Baugruppen- und Komponentenstruktur und erfordert kein Umdenken in Ihrem Designprozess.
hyperMILL: Feature und Makros
Die leistungsfähige Feature- und Makrotechnologie von hyperMILL ermöglicht eine standardisierte und automatisierte Programmierung von wiederkehrenden Bearbeitungen. Geometrische Informationen können ebenso wie z.B. die Farbgebung für Regeln verwendet werden, damit für jedes Feature die korrekte Programmierung mit dem passenden Werkzeug stattfindet. Auf diesem Weg lassen sich Know-How, Bearbeitungsstandards und Optimierungen für alle Mitarbeiter verfügbar machen, um schnelle und reproduzierbare Ergebnisse zu erzielen.
Die Feature- und Makrotechnologie lässt sich vom Bohren, über Drehen, 2D-,3D- und Mehrachsbearbeitungen für jeden Fertigungsprozess einsetzen.

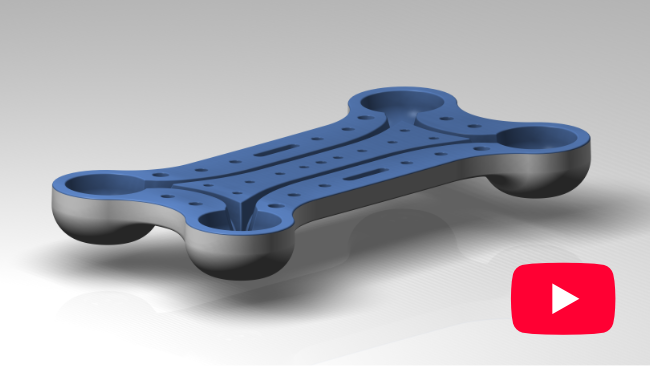

ThinkDesign GSM
Anpassung bestehender Geometrien an neue Formbedingungen in ThinkDesign. Das Global Shape Modelling bietet durch eine Vielzahl an Anwendungsmöglichkeiten eines der stärksten Werkzeuge in ThinkDesign. Designern ermöglicht es eine direkte und intuitive Manipulation jeglicher Geometrien durch Ist-Soll-Vorgaben. Frühe Entwürfe können so schnell und einfach verändert oder an technische Anforderungen angepasst werden. Tangentiale und krümmungsstetige Flächenübergänge bleiben als solche erhalten, ohne dass aufwendige Korrekturen oder Neukonstruktionen nötig sind.
ThinkDesign: AMD
Anpassung von vorhandenen Flächen- oder Solidgeometrien an berechnete Referenzdaten mithilfe des leistungsstarken AMD (Adaption on Measured Data). AMD ermöglich eine einfache Übernahme von Korrekturen, die durch prozess-spezifische Software errechnet wurden. So kann für die Fertigung von Gussteilen die konkrete Kühlungssituation berücksichtigt werden und auch komplexe Formkorrekturen sind mit wenig Aufwand auf die bereits vorhandene Geometrie übertragbar.
Thinkdesign Passungen und Animation
Passungen ermöglichen nicht nur ein einfaches Positionieren von Bauteilen, sondern auch eine realistische Beurteilung von Mechanismen. Den vorhandenen Freiheitsgraden entsprechend können kinematische Ketten per Drag&Drop oder durch vergebene Variablen bewegt und auf ihre Funktionsweise geprüft werden.
Mithilfe der Animation sind komplexe Abläufe in frei definierbaren Sequenzen leicht zu simulieren und anhand der verfügbaren Kollisionsprüfung schon frühzeitig auf Problemstellen zu analysieren. Durch das automatische Aktualisieren der vergebenen Passungsabhängigkeiten können Konstruktionsänderungen oder Varianten der Baugruppe ohne Mehraufwand die selben, beliebig komplexen Überprüfungen durchlaufen.
SmartObjects in ThinkDesign
ThinkDesign liefert mit SmartObjects ein kraftvolles Werkzeug, das wiederkehrende Aufgaben erheblich erleichtert. Ob standardisierte Bohrbilder, parametrisch steuerbare Details, Hilfselemente oder Halbzeuge - die Möglichkeiten sind so vielfältig wie Ihre Projekte. Wenige Eingaben bei der Erstellung erweitern SmartObjects von der manuell definierten Variante zu einem Katalog, aus dem Sie vorgegebene Parametersets direkt abrufen können. Eine effektiv angelegte SmartObject-Bibliothek reduziert maßgeblich den Zeitaufwand für Routineaufgaben, unterstützt Konstruktionsstandards und schafft Freiraum für wertschöpfende Tätigkeiten.

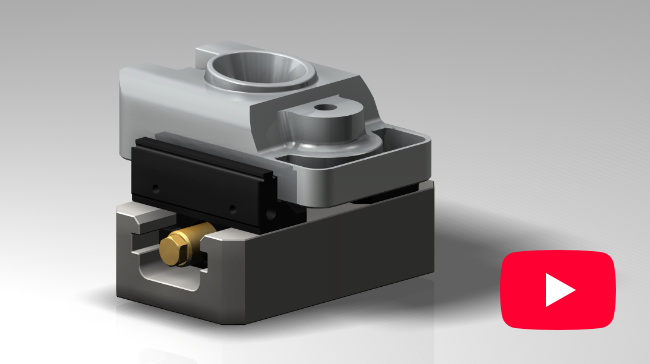

hyperMILL: 5X-Bearbeitung und Virtual Machining
hyperMILL verfügt über einzigartige und weltweit marktführende 5X-Technologien, die gepaart mit dem Virtual Machining nicht nur beste Oberflächen sondern auch sichere Prozesse ermöglichen. Ob Simultanbearbeitung oder Festanstellungen - das Virtual Machining Center bildet die reale Situation auf der Maschine ab und liefert eine sichere Überprüfung auf Kollisionen und Achslimits. Optimizer und Optimizer Plus runden das Paket durch automatisch berechnete kollisionsfreie Verbindungswege zwischen Bearbeitungen und optimierte Anstellungen ab.
hyperMILL: Automation & Makros
Das hyperMILL Automation Center bietet eine Vielzahl von Möglichkeiten, wiederkehrende Abläufe zu automatisieren. Neben einer großen Zeitersparnis bei Routineaufgaben werden so auch Unternehmensstandards und Best Practices für alle Anwender zugänglich, unabhängig von der individuellen Erfahrung. Durch die vollständige Integration von CAD und CAM können sowohl vorbereitende Schritte, als auch die Erstellung und Optimierung von Bearbeitungen, Kollisionsprüfung, Ausgabe von Reports und NC-File automatisch durchgeführt werden.
Opticam Featurerkennung
Opticam ermöglicht eine komfortable Programmierung von Drahtschneidprozessen integriert in hyperMILL - hochgradig automatisierbar und ohne zusätzliche Modelldateien. Die automatische Featureerkennung, umfangreichen Technologiedatenbanken und vielfältigen Einstellungen zur Definition von Standards ermöglichen einen nahezu vollautomatischen Betrieb. Die Abtragssimulation prüft den programmierten Ablauf auf Geometrieverletzungen und Ausfallteile, um Probleme zu verhindern bevor sie entstehen.
tl-Elektrode - automatische Flächensuche
Die automatische Flächensuche erkennt anhand einer einzigen gewählten Fläche selbstständig, wie weit benachbarte Flächen eine zu erodierende Geometrie abbilden.
Viele zu bearbeitende Geometrien lassen sich so schnell, komfortabel und sicher für die Elektrodenerstellung auswählen.
tl-Elektrode - Rippenelektrode
Die Rippenelektrode vereinfacht die Elektrodenerstellung für Bereiche, die durch ebene Flächen begrenzt sind. Offene Bereichsgrenzen werden automatisch bis zur definierten Box verlängert und ermöglichen so ein leichtes Anbringen von Versteifungen oder Verbinden von Teilbereichen.
tl-Elektrode - seitliches Erodieren
Mit tl-Elektrode können Sie mit wenigen Klicks jeder erstellten Elektrode eine manuelle Erodierrichtung zuweisen, um Verfahrweg, Verschleiß und Abtragsrate zu optimieren. Jeder derart angepasste Erodierweg kann auf Kollisionen geprüft werden, damit ein sicherer Prozess gewährleistet ist.
tl-Elektrode - Mehrfachpositionierung
Zusätzliche Erodierpositionen für erstellte Elektroden können durch eine einfache Auswahl von Referenzkanten an Start- und Zielgeometrie aufgenommen werden. Auch unregelmäßige Positionsmuster sind so mit wenigen Klicks erstellbar.
tl-Elektrode - Angußelektrode
tl-Elektrode verfügt über eine einfache und intuitive Funktion, um Elektroden für Angusskanäle zu modellieren. Anhand einer konischen Fläche können Durchmesser und Verlängerung definiert werden, optional wird die Spitze anhand einer Staubodenfläche beschnitten. Erodierweg und -Richtung werden direkt aus der gewählten Fläche ermittelt.

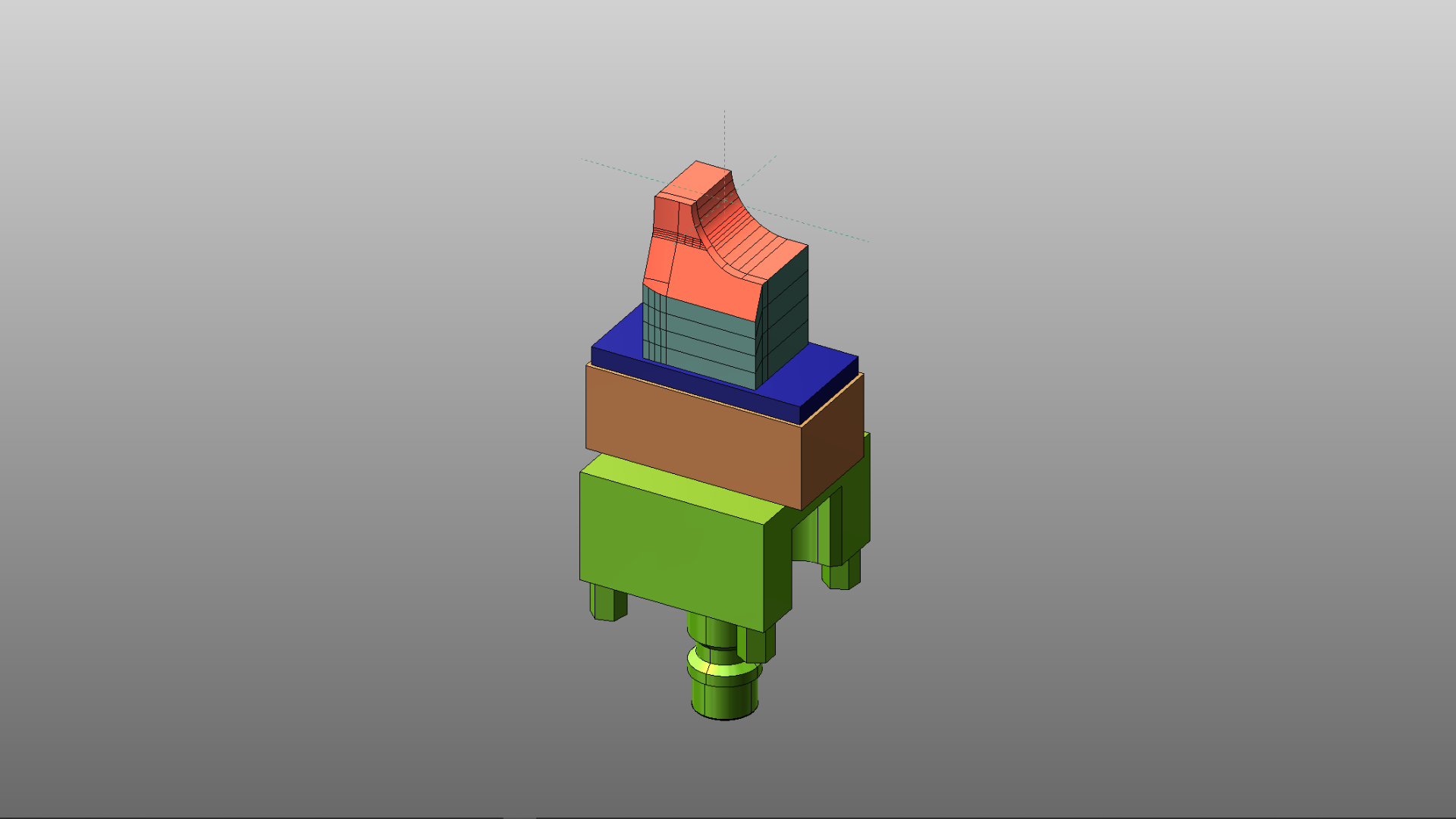

tl-Elektrode - Beschnittelektrode
Die Beschnittelektrode ermöglicht ein einfaches Erstellen von Elektrodengeometrien durch das Beschneiden von Bauteilflächen.
Die Notwendigkeit eines manuellen Trimmens entfällt so in vielen Fällen, wodurch die Bearbeitung von Standardgeometrien erheblich beschleunigt wird.
tl-Elektrode - Abzugskörperelektrode
Mithlife der Abzugskörperelektrode lassen sich Werkstücksgeometrien als Elektrode erzeugen, die weitere Bearbeitungen wie z.B. Freimachungen benötigen. Durch die direkte Erstellung als Volumenkörper können sämtliche Funktionen der Solidbearbeitung für einfache und schnelle Modifikationen verwendet werden.
tl-Elektrode - Transformation
Zusätzliche Erodierpositionen können per Transformation schnell und einfach aus einzelnen, allen oder nur ausgewählten Positionen abgeleitet werden. Diese Positionen stehen direkt für Simulation und Kollisionsprüfung sowie Dokumentation und NC-Ausgabe zur Verfügung.
tl-Elektrode - Rohmaß- und Projektliste
Für alle Elektroden werden während der Erstellung automatisch das optimale verfügbare Rohmaterial, Elektrodenhalter und Technologiedaten ermittelt unn in einer Datenbank abgespeichert. Diese Daten lassen sich komfortabel in verschiedenen Formaten als übersichtliche Liste z.B. für die Arbeitsvorbereitung oder Materialbeschaffung exportieren.
tl-Elektrode - Mehrfachelektrode
tl-Elektrode bietet volle Flexibilität beim Zusammenfassen oder Aufteilen von Erodierbereichen. Mit wenigen Klicks lassen sich vorhandene Einzelelektroden vereinen, um Maschinenlaufzeiten zu reduzieren. Neue Elektroden werden basierend auf der Geometrieauswahl automatisch als Einzel- oder Mehrfachelektrode angelegt, ohne dass zusätzliche Eingaben notwendig sind.
ThinkDesign: Anpassung vorhandener Designs durch Global Shape Modeling
Global Shape Modeling erlaubt eine einfache und intuitive, aber leistungsstarke Manipulation von bestehenden Geometrien. Ob Wiederverwendung und Anpassung vorhandener Designs, Reparaturen oder nachträgliches Anbringen von Entformschrägen an komplexen Volumenkörpern -
Global Shape Modeling ist ein Kraftpaket für unterschiedlichste Anwendungsfälle.
tl-Elektrode - Automatische Gebietsübernahme aus Fremddaten
Mit tl-Elektrode können auch in Fremdsystemen konstruierte Erodierbereiche und Elektroden unkompliziert und schnell übernommen werden.
Ausgehend von einer einfachen Selektion werden automatisch alle relevanten Positions- und Technologiedaten ermittelt und bei Bedarf durch den passenden Elektrodenhalter ergänzt.

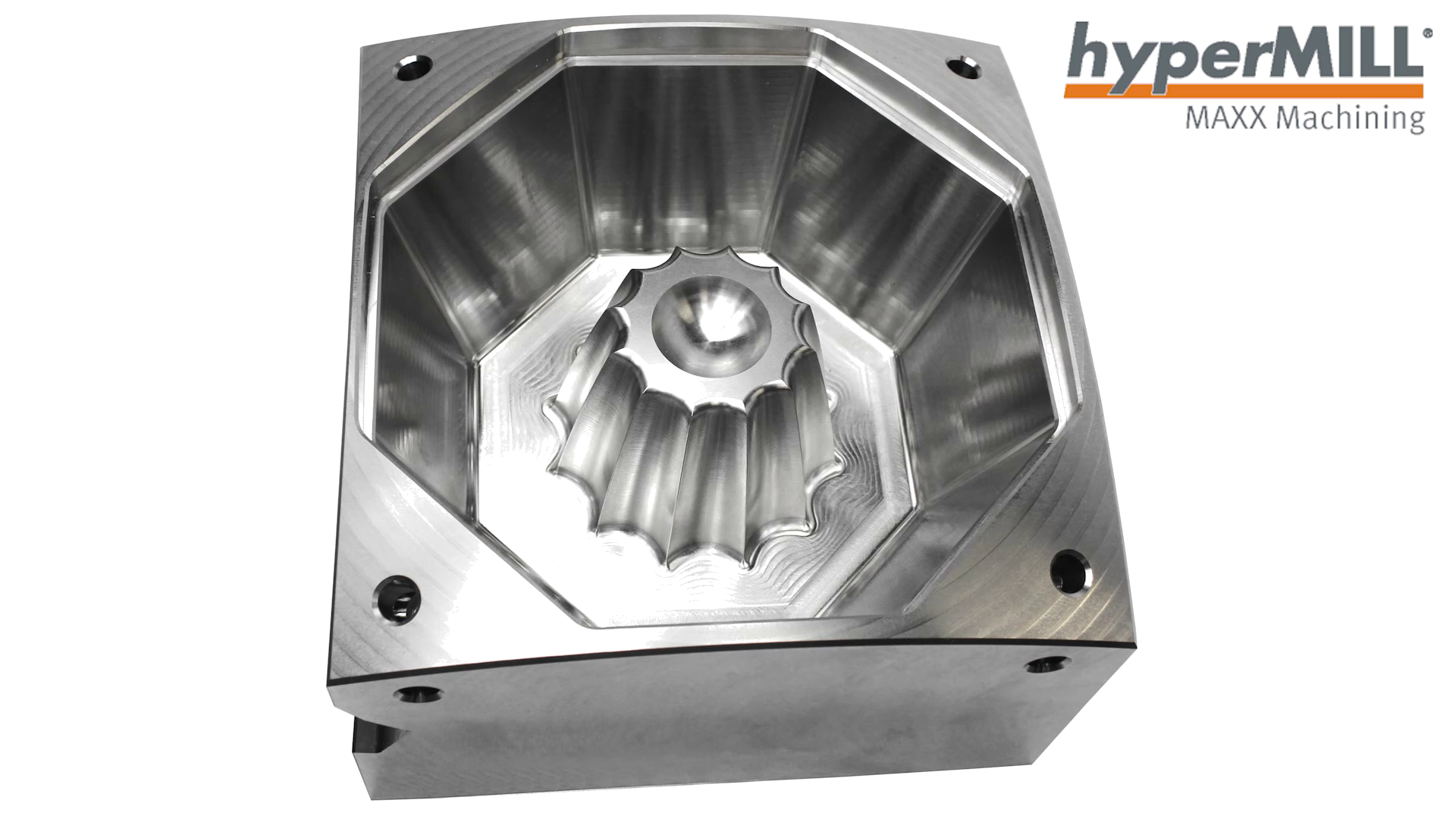

hyperMILL - MAXX Machining Schruppen
Optimale Strategien für Hochvorschub- und High-Performance-Bearbeitung.
Zeit ist Mangelware, besonders wenn knappe Termine immer näher rücken.
Konventionelle Strategien für Dreh- und Fräsbearbeitungen lassen nur begrenzt Raum für kürzere Bearbeitungszeiten, schließlich dürfen dabei die Prozesssicherheit und Qualität am Ergebnis nicht leiden.
hyperMILL MAXX Machining Schruppen bietet Ihnen mit leistungsstarken Strategien für Hochvorschub- und trochoidale Bearbeitungen das Werkzeug, durch das Ihre Fertigung den nötigen Vorsprung gewinnt.

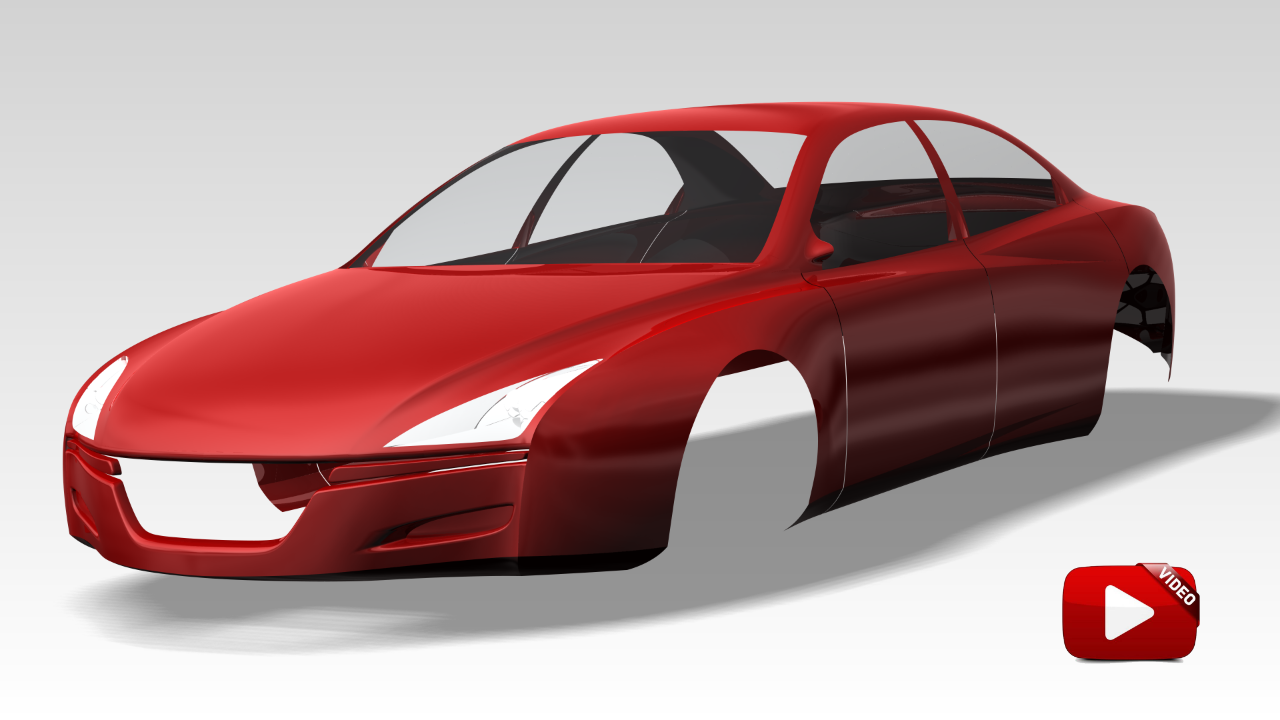

Car Design mit Globale Shape Modeling
In der heutigen, vernetzen Welt ist es von zunehmender Bedeutung, schnell auf neue Anforderungen reagieren zu können. Global Shape Modeling unterstützt Sie bei Änderungen sowohl im Designbereich, als auch bei technischen Anwendungen.

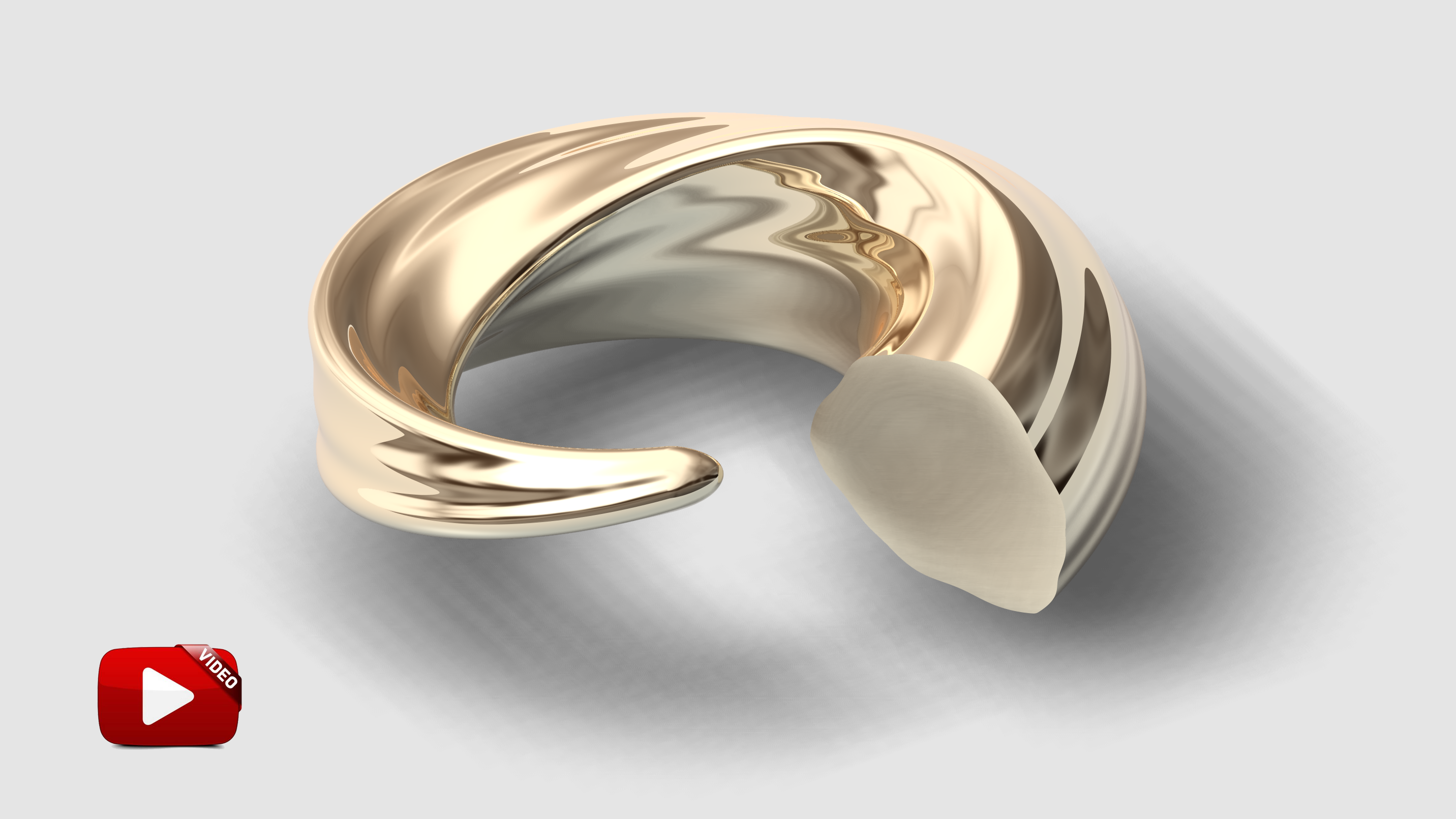

ThinkDesign: Assoziative Konstruktion
ThinkDesign ermöglicht eine nahtlose Kombination von Skizzen-, Kurven-, Flächen- und Solidmodellierung mit durchgängiger Assoziativität.
So können hochwertige und komplexe Formen nicht nur leicht erstellt, sondern für Varianten und Änderungen auch ohne großen Aufwand angepasst werden.
Global Shape Modeling ist in jedem Entwicklungsstadium ein starkes Werkzeug, das umfangreiche Hilfs- oder Neukonstruktionen oftmals unnötig macht und aufwendige Arbeiten erheblich erleichtert und beschleunigt.
