Hohe Performance und mehr Zeitersparnis in der Elektrodenerstellung
tl-Elektrode unterstützt den Anwender in der automatisierten Erstellung von Elektrodengeometrien und Dokumentation. Die Software trägt erheblich zur Reduzierung der zeitaufwändigen, manuellen Konstruktion und Beschreibung von Elektroden bei. Auch Änderungen und Anpassungen in bestehenden Projekten sind jetzt in kürzester Zeit möglich.
tl-Elektrode überzeugt durch schnelle Erlernbarkeit, einfache Handhabung und gute Organisation der Daten. Dies trägt zu erheblich mehr Produktivität bei und gewährleistet eine schnelle Amortisation der Softwareanschaffung. thinkLine Elektrode bietet die Erstellung von Einzel- und Mehrfachelektroden und enthält zahlreiche Automatismen zur Anpassung an beliebige Geometrien. Über eine Vorschausimulation sind Kollisionen zwischen Elektrodenhalter und Werkstück rechtzeitig im Frühstadium erkennbar und spätere Beschädigungen werden vermieden. thinkLine Elektrode garantiert die automatisierte Erstellung fertigungsgerechter Dokumentation und bietet eine integrierte Verwaltung für sämtliche Elektrodendaten, Projekte und zugehörigen Projektinformationen.
- Datenbankgestützte Elektrodenverwaltung
- Automatische Elektrodenflächen-Selektion
- Automatische Kollisionsvermeidung bei der Elektrodengeometrieerstellung
- Automatische Rohmaßauswahl und Halterdefinition
- Automatische Technologieauswahl
- Erstellung von Projektlisten und Rohmateriallisten von jedem Arbeitsplatz mit Netzwerkzugriff
- Erstellung von EDM-Programmen direkt am Konstruktionsplatz oder am Erodierarbeitsplatz mit Netzwerkzugriff
- Automatisierte Erstellung von CNC Programmen für die Elektrodenfertigung
- Optionale Möglichkeit der Elektroden-Messpunktdefinition für die Elektrodenvermessung
- Automatisierte Zeichnungsdokumentation
Funktionen:
Automatische Flächensuche
Die automatische Flächensuche erkennt anhand einer einzigen gewählten Fläche selbstständig, wie weit benachbarte Flächen eine zu erodierende Geometrie abbilden. Viele zu bearbeitende Geometrien lassen sich so schnell, komfortabel und sicher für die Elektrodenerstellung auswählen.

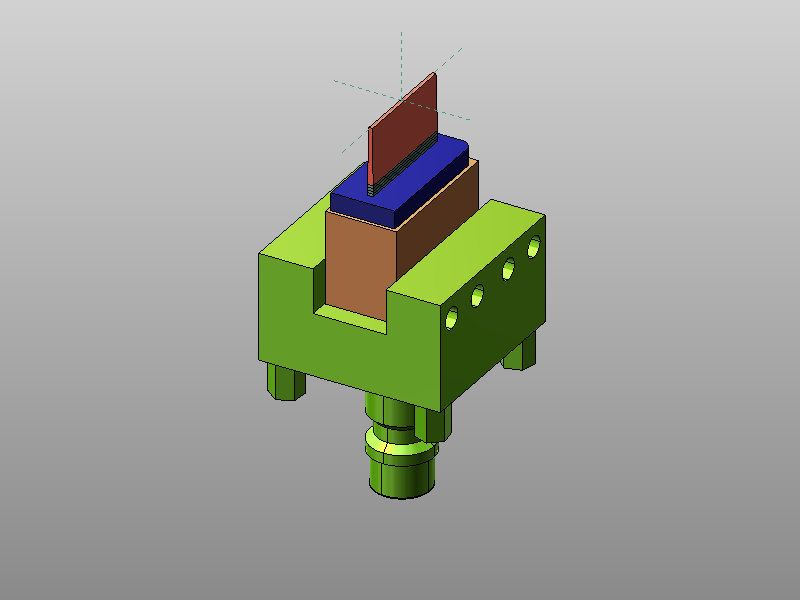

Rippenelektrode
Die Rippenelektrode vereinfacht die Elektrodenerstellung für Bereiche, die durch ebene Flächen begrenzt sind. Offene Bereichsgrenzen werden automatisch bis zur definierten Box verlängert und ermöglichen so ein leichtes Anbringen von Versteifungen oder Verbinden von Teilbereichen.
Seitliche Elektrode
Mit tl-Elektrode können Sie mit wenigen Klicks jeder erstellten Elektrode eine manuelle Erodierrichtung zuweisen, um Verfahrweg, Verschleiß und Abtragsrate zu optimieren. Jeder derart angepasste Erodierweg kann auf Kollisionen geprüft werden, damit ein sicherer Prozess gewährleistet ist.
Mehrfachpositionierung Kante
Zusätzliche Erodierpositionen für erstellte Elektroden können durch eine einfache Auswahl von Referenzkanten an Start- und Zielgeometrie aufgenommen werden. Auch unregelmäßige Positionsmuster sind so mit wenigen Klicks erstellbar.

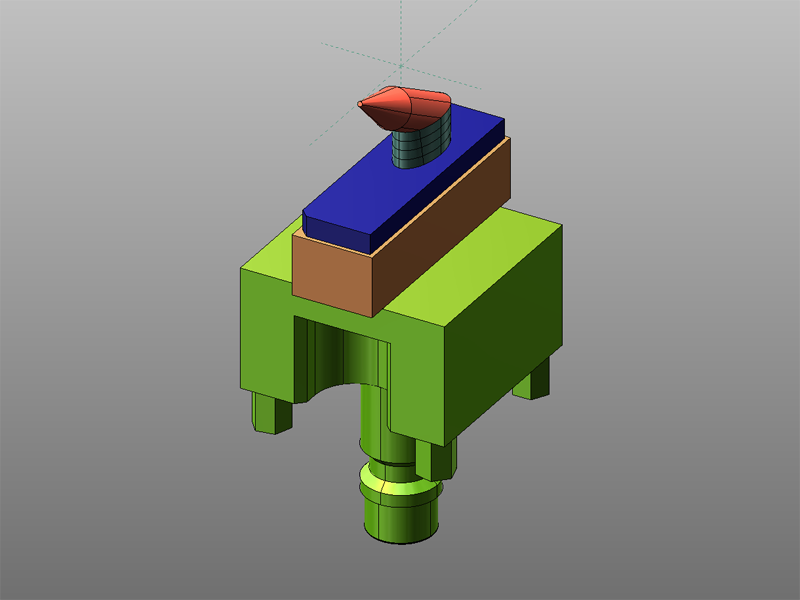

Angußelektrode
tl-Elektrode verfügt über eine einfache und intuitive Funktion, um Elektroden für Angusskanäle zu modellieren. Anhand einer konischen Fläche können Durchmesser und Verlängerung definiert werden, optional wird die Spitze anhand einer Staubodenfläche beschnitten. Erodierweg und -Richtung werden direkt aus der gewählten Fläche ermittelt.
Beschnittelektrode
Die Beschnittelektrode ermöglicht ein einfaches Erstellen von Elektrodengeometrien durch das Beschneiden von Bauteilflächen. Die Notwendigkeit eines manuellen Trimmens entfällt so in vielen Fällen, wodurch die Bearbeitung von Standardgeometrien erheblich beschleunigt wird.
Abzugskörperelektrode
Mithlife der Abzugskörperelektrode lassen sich Werkstücksgeometrien als Elektrode erzeugen, die weitere Bearbeitungen wie z.B. Freimachungen benötigen. Durch die direkte Erstellung als Volumenkörper können sämtliche Funktionen der Solidbearbeitung für einfache und schnelle Modifikationen verwendet werden.
Transformation
Zusätzliche Erodierpositionen können per Transformation schnell und einfach aus einzelnen, allen oder nur ausgewählten Positionen abgeleitet werden. Diese Positionen stehen direkt für Simulation und Kollisionsprüfung sowie Dokumentation und NC-Ausgabe zur Verfügung.
Projekt- und Rohmaßliste
Für alle Elektroden werden während der Erstellung automatisch das optimale verfügbare Rohmaterial, Elektrodenhalter und Technologiedaten ermittelt unn in einer Datenbank abgespeichert. Diese Daten lassen sich komfortabel in verschiedenen Formaten als übersichtliche Liste z.B. für die Arbeitsvorbereitung oder Materialbeschaffung exportieren.
Mehrfachelektrode
tl-Elektrode bietet volle Flexibilität beim Zusammenfassen oder Aufteilen von Erodierbereichen. Mit wenigen Klicks lassen sich vorhandene Einzelelektroden vereinen, um Maschinenlaufzeiten zu reduzieren. Neue Elektroden werden basierend auf der Geometrieauswahl automatisch als Einzel- oder Mehrfachelektrode angelegt, ohne dass zusätzliche Eingaben notwendig sind.
Gebietsübernahme aus Fremdkonstruktion
Mit tl-Elektrode können auch in Fremdsystemen konstruierte Erodierbereiche und Elektroden unkompliziert und schnell übernommen werden. Ausgehend von einer einfachen Selektion werden automatisch alle relevanten Positions- und Technologiedaten ermittelt und bei Bedarf durch den passenden Elektrodenhalter ergänzt.
Features und Benefits
Benutzeroberfläche
Die Benutzeroberfläche von thinkLine Elektrode ermöglicht eine einfache, schnelle und produktive Arbeit. Der Anwender kann sich voll auf die Erstellung von Elektroden und Dokumentation konzentrieren, ohne von störenden Befehlszeilen und Dialogfeldern abgelenkt zu werden.
Elektrodenprojekte
Mit thinkLine Elektrode ist die Verwaltung von Elektrodendaten und Projekten für Einzel- oder Mehrfachelektroden ohne zusätzlichen Aufwand gegeben. Eine übersichtliche Darstellung mit Baumstruktur enthält sämtliche Informationen zu Elektrodengeometrie, Positionierung, Koordinatensystem, Material, Halter und Maße. Die Verwaltung arbeitet modellübergreifend und sogar fremd erstellte Elektrodengeometrien können aufgenommen werden.
Elektrodenerstellung

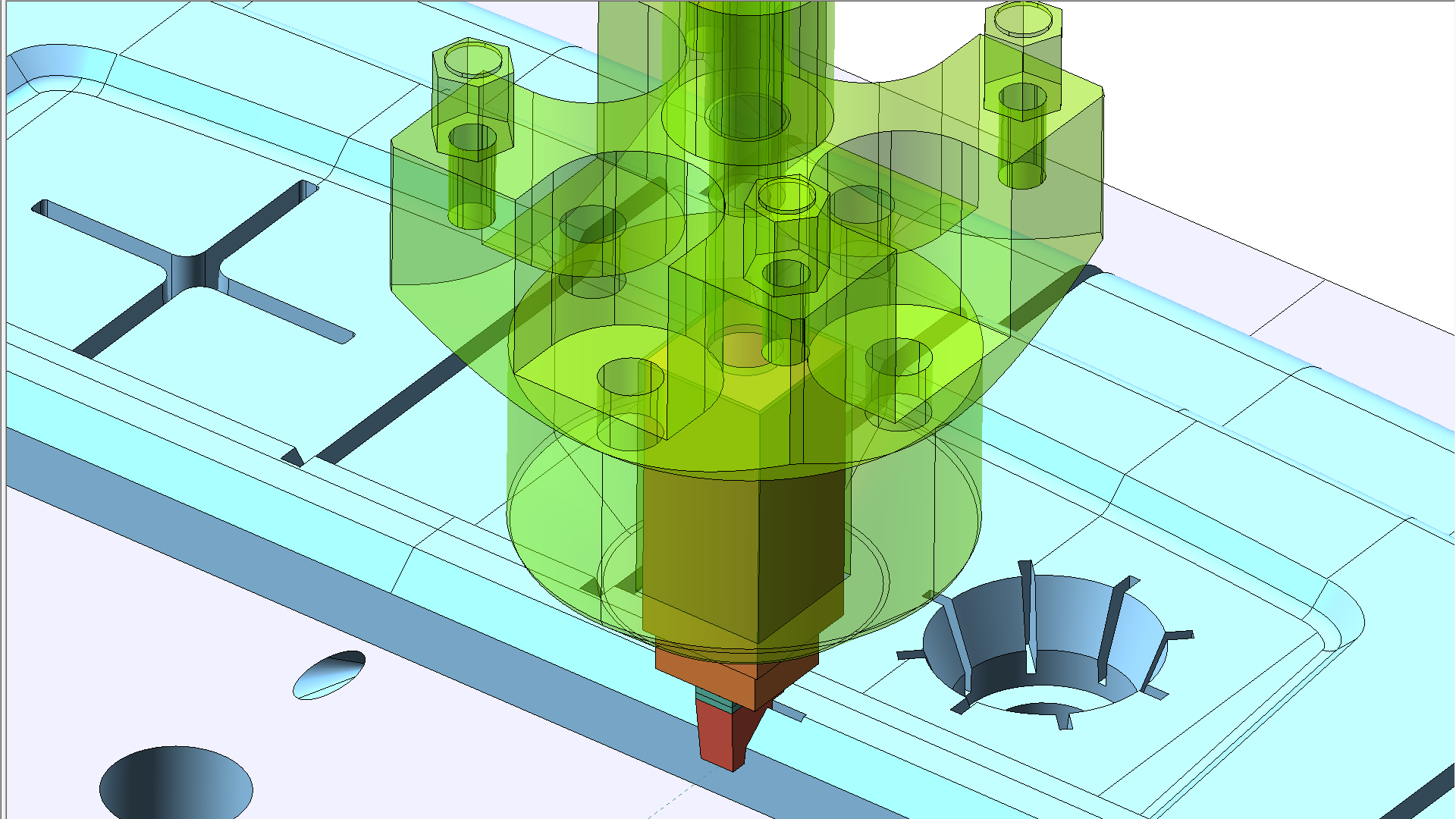

Mit Hilfe von tl-Elektrode können Elektroden von beliebigen Bezugsgeometrien extrahiert und erzeugt werden. Dies umfasst die automatische Erkennung von Geometrien in selektierten Bereichen, die Festlegung von Winkeln und tangentialen Verlängerungen, wobei der Benutzer zu allen Zeitpunkten vollständig Einfluss auf die automatischen Vorgaben ausüben kann. Eine simulierte Vorschau der Elektrode mit Halter ermöglicht die endgültige Bestimmung von Maßen und Positionierung, vermeidet Fehler und erkennt frühzeitig Kollisionen. tl-Elektrode arbeitet auf allen 3D-Daten ohne zeitaufwändige Vorbereitungen. Dabei ist es vollkommen egal, ob es sich um Volumen- oder Flächenmodelle handelt und aus welchem System die Daten importiert wurden. Zusätzlich stehen dem Anwender eine Vielzahl von Zeichnungs- und Flächenfunktionen für die Bearbeitung von Fremdgeometrien zur Verfügung.
Automatische Bereichsauswahl
Tangentiale Flächenverlängerung
Automatische Elektrodenerstellung
Rippenbereichsauswahl
Definieren der Verlängerung
Automatische Rippenelektrode
Elektrodengeometrie
tl-Elektrode unterstützt den Anwender in der Beschreibung der Elektrode. Sämtliche Informationen zu Namensvergabe, Positionierung, Kontur der Rohelektrode, Typ, Material und Maßen mit Untermaßen sind bedienergeführt zuordenbar. Die Halter sind aus einer umfangreichen Halterbibliothek wählbar und werden in einer Vorschaufunktion mit der Elektrode dargestellt.
Elektrodendokumentation
tl-Elektrode unterstützt die automatische Erstellung der fertigungsgerechten Zeichnung und Dokumentation. Vorlagen dienen zur Erstellung von Elektroden-, Positions- und Zusammenstellungszeichnungen mit Maßen und Anfahrposition. Eine nachträgliche Bearbeitung, Erzeugen von Schnittzeichnungen und weiteren Detaillierungen ist jederzeit gegeben. thinkLine Elektrode erstellt vollständige Listen im HTML-, Excel- oder Textformat. Diese enthalten sämtliche Informationen über die erstellten Elektroden mit Positionierung, Maßen, Eigenschaften und wichtigen Anmerkungen hierzu.
Maschinenausgabe (TL-Maschine)
tl-Elektrode erstellt die Anfahrprogramme für Senkerodiermaschinen zur Positionierung und Übergabe aller technologisch benötigten Parameter. Bedient werden fast alle auf dem Markt angebotenen Senkerodiermaschinen wie beispielsweise Agie/Charmilles, Exeron, Sodick, Ingersoll, Zimmer & Kreim u.v.m. mit jeweils speziell zugeschnittenen NC-Prozessoren.
hyperMILL Interface
Ein wichtiger Schritt in der Automatisierung der Elektrodenfertigung konnte durch die Entwicklung einer direkten Datenschnittstelle zwischen tl-Elektrode und der Programmiersoftware hyperMILL erreicht werden. Fertigungsrelevante Daten, welche während der Elektrodenkonstruktion festgelegt werden, können auf Knopfdruck an hyperMILL übergeben werden. So werden beispielsweise Untermaße, Rohmaße, Material, Nullpunkte sowie bestimmte Information zu den zu bearbeitenden Elektrodenflächen übergeben. HM-Interface sucht sich aus einer vom Anwender frei definierbaren Jobdatenbank den passenden Fräsjob und beginnt auf Wunsch automatisch mit der Berechnung der Fräswege. Der Anwender hat zu jeder Zeit die Möglichkeit, Jobs zu ändern, Jobs zu entfernen sowie neue Jobs anzulegen.
tl-Elektrode für hyperMILL
tl-Elektrode Add-In ist als Erweiterung zu ThinkDesign erhältlich.
tl-Elektrode Solo-System
Für alle, die auf anderer CAD-Basis entwickeln oder konstruieren und basierend auf diesen Daten konkurrenzfähig Elektroden erstellen wollen. tl-Elektrode Solo beinhaltet sämtliche Funktionen für die Elektrodenerstellung, Organisation und Dokumentation, als auch Datenschnittstellen und entsprechende CAD-Funktionalitäten für die Bearbeitung auf Fremddaten.
Konstruktionselemente tl-Elektrode Solo
- Windows Benutzeroberfläche mit kontextabhängigen Menüs und Minidialogboxen
- Flächen bearbeiten, verlängern, trimmen, teilen, verrunden, Füllflächen und mehr...
- Zeichnungen erstellen, ableiten, Detail-,Schnitt-, Zusatzansichten, Bemaßung
- Layer- und Workplaneverwaltung
Datenschnittstellen tl-Elektrode Solo
tl-Elektrode unterstützt folgende 3D- und 2D-Standardformate: IGES, STEP, STL, VDA, VRML, Wavefront, ASCII points, think3 neutral file sowie DWG, DXF und Draftmaker. Die neue Schnittstellenplattform (separat erhältlich) unterstützt alle wichtigen 3D-Formate wie Catia V5 Import/Export, Pro/E Import und Parasolid; Catia V4 Import.
